Descrição e Programa Código:
Descrição:
O aplicativo Arduino One Button ON/OFF instalado no Smartphone Android controla remotamente o Arduino com comunicação via bluetooth.
Porta digital configurada como saída: D7;
.
Através deste pino conectamos uma placa com módulo relé(vendida no ebay), onde podemos controlar um equipamento lidado à rede elétrica residencial;
Controlar o acionamento(liga e deslida) de lâmpadas, abatjours, luminárias, motores, bombas, solenóides, contatores, forno elétrico, aparelhos eletrodomésticos, etc.
#include <SoftwareSerial.h>//
SoftwareSerial mySerial(2, 3); // 2-RX, 3-TX
int D7 = 7;
void setup()
{
mySerial.begin(9600);
pinMode(D7, OUTPUT);
}
void loop()
{
char caracter = mySerial.read();
if(caracter == 'A')
{
digitalWrite(D7,HIGH);
}
if(caracter == 'B')
{
digitalWrite(D7,LOW);
}
delay(10);
}
Se preferir didaticamente, pode se utilizar uma placa ou mesmo um proto-board com um led montado para verificar o acionamento do pino digital D7 utilizado como saída.
Obs. Neste projeto os pinos digitais D0 e D1 estão conectados ao RX e TX da placa Arduino e os pinos digitais D2 e D3 estão conectados ao RX e TX do módulo bluetooth, o pino digital D7 está conectado ao led e ou placa com módulo relé.

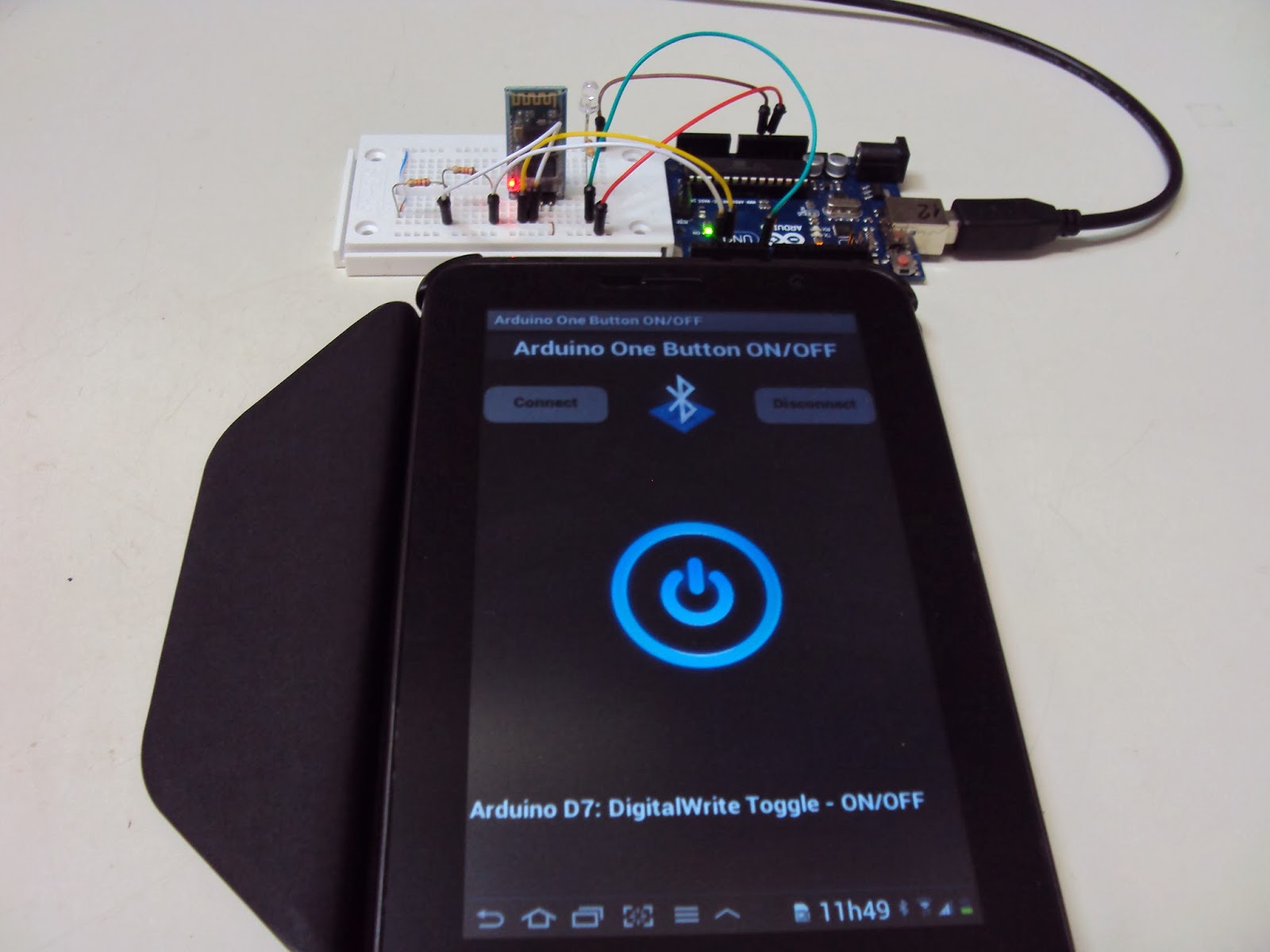

Utilize um smartphone com android, para instalar este “.apk”; Neste exemplo foi utilizado o Tablet Samsung Galaxy GT-P3100 Tab2 7.0” com android versão 4.0.
Instale o aplicativo Arduino One Button ON/OFF.apk no Smartphone Android;
Agora ligue o Bluetooth do Smartphone Android e abra o aplicativo Arduino BT Control Toggle;
Pressione “Connect”(se pedir senha, a senha default é 1234);
Escolha um dispositivo bluetooth na lista que deseja conectar (no exemplo o nome default é LINVOR);
Sobre a configuração do módulo Bluetooth JY_MCU.
Este módulo já vem configurado de fábrica com:
Baud rate: 9600 bps;
Data bits: 8 bits;
Stop bits: 1; Parity: none;
Resumo(9600 bps, 8N1);
Como funciona:
O aplicativo Arduino One Button ON/OFF instalado no Smartphone com Android comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino que recebe entes dados que por sua vez , interpreta e faz o comando do relé(placa de acionamento de relés) que está conectado na porta digital D7 do Arduino.
Atenção: Quando estiver trabalhando com este aplicativo mantenha a tela sempre ligada(não utilize o modo dormir ou sleep) pois voce pode perder o controle sobre o dispositivo que estão sendo acionados.
Obs.: Para sair do aplicativo, verifique sempre antes se os botões estão no modo “OFF” – botão vermelho então pressione o botão “disconnect” e saia do aplicativo; Note que o bluetooth ficará piscando indicativo que o sistema está realmente desconectado.
Isto é tudo que voce precisa saber para construir seu programa:
Botão Power ON - VERDE - send: Caracter “A”;
Botão Power OFF - AZUL - send: Caracter “B”;
Gratis Programa código para Arduino BT Control Toggle.
#include <SoftwareSerial.h>//
SoftwareSerial mySerial(2, 3); // 2-RX, 3-TX
int D7 = 7;
void setup()
{
mySerial.begin(9600);
pinMode(D7, OUTPUT);
}
void loop()
{
char caracter = mySerial.read();
if(caracter == 'A')
{
digitalWrite(D7,HIGH);
}
if(caracter == 'B')
{
digitalWrite(D7,LOW);
}
delay(10);
}
